LK-9000在線式電氣設備故障狀態智能監測診斷系統
LK-9000在線式電氣設備故障狀態智能監測診斷系統（以下簡稱本系統）其核心技術是在日本發明人高博教授歷經40余年研究積累的專家數據庫基礎上，經我司吸收、轉化、改進優化后的一款高精度高性能實現遠程智能監測，應用于電力、軌道交通、石化、煤炭、鋼鐵、造紙等各工業行業，符合相關行業規范要求的電氣設備故障狀態智能監測診斷系統。是一款工業電氣設備檢測維護中一種不同于現有的、傳統檢測手段的新方法。
本系統安全高效的為工業電氣設備的維護、保養、以及故障預測管理提供可靠實時的數據依據，以便維護人員及時處理，避免突發故障和安全事故的發生，為安全生產提供有力保障。
本系統歷經5年多在礦業、石化、電力、軌道交通等行業實際的檢測應用，獲得了使用單位的好評。
1.系統組成：

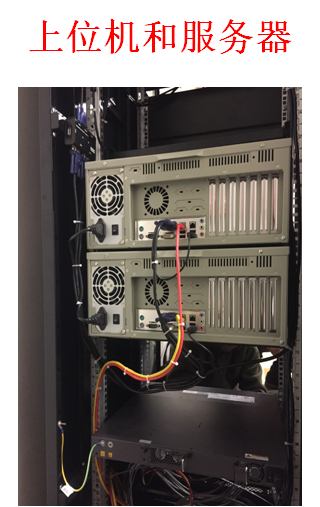

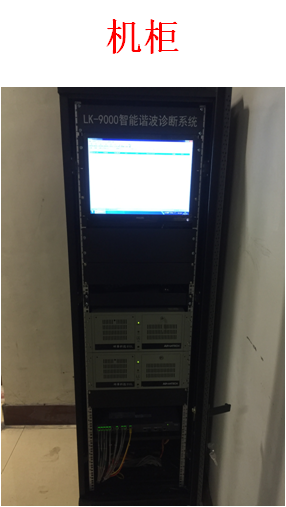

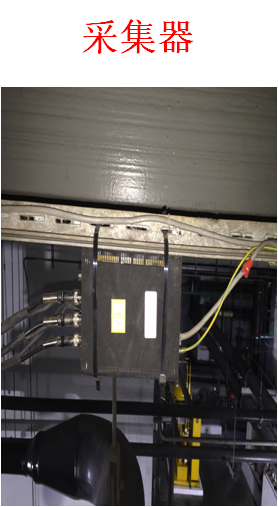

采集器、傳感器、交換機、上位機、服務器，管理軟件、采集軟件、專家數據庫八大部分組成。
2.特點及優勢：
本技術采用高次諧波診斷技術，具有非接觸式檢測范圍大、抗干擾性強、精確性好、受環境因素影響小、安裝簡單、操作維修方便等優勢、特點，具體詳細如下：
（1）非接觸型信號采集，可以對遮擋設備，井下設備等進行檢測；
（2）無需停電檢測，可對24 小時運行設備進行帶負荷檢測；
（3）可同時檢測出機械和電氣部分的異常和劣化問題；
（4）可遠程在線監控及診斷，對設備健康狀態趨勢化管理多終端監控；
（5）提前發現問題并預警，指導維修，避免突發事故；；
（6）可預測出劣化的部位及其評估剩余壽命；
（7）可檢測發電機/電動機的效率；

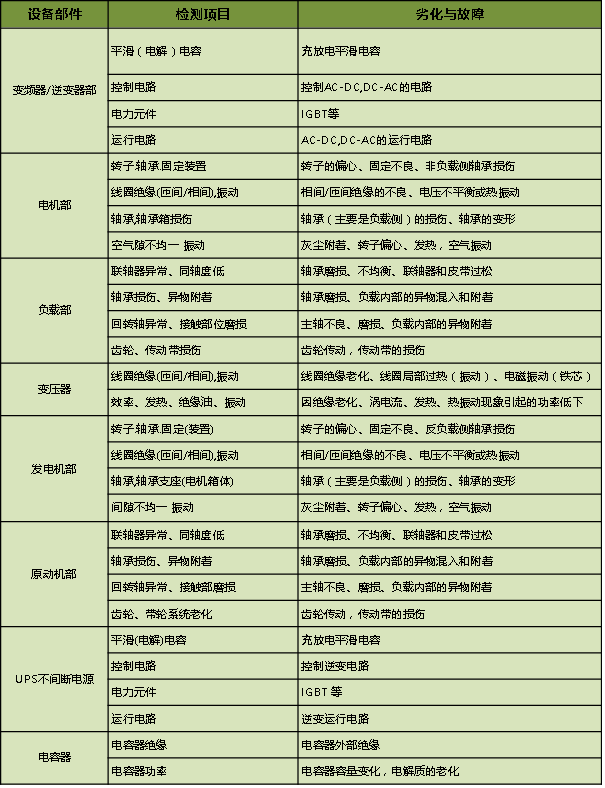

3.具體檢測項目及故障點：
本系統歷經5年多在礦業、石化、電力、軌道交通等行業實際的檢測應用，獲得了使用單位的好評。
1.系統組成：
采集器、傳感器、交換機、上位機、服務器，管理軟件、采集軟件、專家數據庫八大部分組成。
2.特點及優勢：
本技術采用高次諧波診斷技術，具有非接觸式檢測范圍大、抗干擾性強、精確性好、受環境因素影響小、安裝簡單、操作維修方便等優勢、特點，具體詳細如下：
（1）非接觸型信號采集，可以對遮擋設備，井下設備等進行檢測；
（2）無需停電檢測，可對24 小時運行設備進行帶負荷檢測；
（3）可同時檢測出機械和電氣部分的異常和劣化問題；
（4）可遠程在線監控及診斷，對設備健康狀態趨勢化管理多終端監控；
（5）提前發現問題并預警，指導維修，避免突發事故；；
（6）可預測出劣化的部位及其評估剩余壽命；
（7）可檢測發電機/電動機的效率；
3.具體檢測項目及故障點：
5.性能指標及參數：
（1）使用環境條件
溫度：-40～85℃
大氣壓力：80kPa～106kPa
相對濕度：10%~90%（無凝露）
環境中無腐蝕性氣體，爆炸性氣體
電源：采用PoE供電，符合IEEE802.1af規范
系統功耗不大于5W
電磁兼容: 符合GB/T 17626.2-1998 GB/T 17626.3-1998 GB/T 17626.4-1998 GB/T 17626.5-1999 GB/T 17626.6-1998 要求
（2）主要技術指標：
（2）主要技術指標：
分析諧波：2-50次
使同步采集 4路 模擬信號
內置二階低通濾波器，濾波器3db，帶寬16KHz
內置可編程放大器，放大倍數可在1、10、100、1000之間調節
輸入信號范圍：-10V~10V（峰峰值）
輸入阻抗：250歐
基準：2.5V，溫度系數不大于10PPMM
頻率跟蹤采樣/定點采樣
采樣點數：4096/8192/16384/32768/65536可選
信號頻率：20Hz~200Hz
數據格式：單精度浮點數
窗函數：矩形窗
AD: 16位
精度：0.2%
信噪比要求：SNR 不小于80db
1個10M/100M 以太網接口
支持TCP/IP協議。支持 MODBUS TCP協議，傳輸諧波數據，波形數據

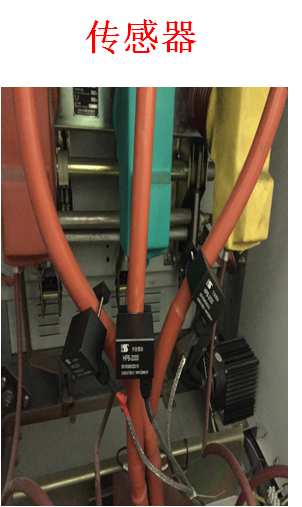

（3）傳感器技術指標
工作電流：≤500mA
直流阻抗：155Ω±5%
磁導率：1800±10%（5-50KHz）
諧波可測范圍：2-50次
測試范圍負載容量：＞0.4KW
電流可測范圍：＞2A
基波誤差：≤±0.8%
測頻誤差：＜±0.01Hz
測試距離：非接觸有效檢測距離范圍處于5cm
測試角度：非接觸有效測試夾角范圍優于35度
環境性能：溫度范圍：-40-85℃
濕度范圍：10-90%RH
6.主要功能及其工作流程：
本系統采用遠程在線實時非接觸信號采集方式對工作中的電氣設備進行實時在線監測，提取并分析電氣設備中電流諧波含量。本系統僅需使用諧波傳感器對設備電源輸入端諧波信號進行采集，經采集器數據處理后通過網絡通訊按照一定的周期將數據傳送到上位機設備，經過FFT分析 2次到40次各諧波含量并實時輸出分析后的被監測設備信息數據與強大的后臺數據庫分析并自動生成診斷報告，因而能夠真實反應設備系統運行中的電氣狀態、機械狀態、負載狀態和功率狀態。3次以上測試后將自動生成設備健康狀態趨勢圖，進一步為設備維護和保養提供設備健康變化訊息。及時了解、掌控設備老化周期，準確地對根據設備的健康狀態做出調整，制定并實施維修計劃。
本系統采用遠程在線實時非接觸信號采集方式對工作中的電氣設備進行實時在線監測，提取并分析電氣設備中電流諧波含量。本系統僅需使用諧波傳感器對設備電源輸入端諧波信號進行采集，經采集器數據處理后通過網絡通訊按照一定的周期將數據傳送到上位機設備，經過FFT分析 2次到40次各諧波含量并實時輸出分析后的被監測設備信息數據與強大的后臺數據庫分析并自動生成診斷報告，因而能夠真實反應設備系統運行中的電氣狀態、機械狀態、負載狀態和功率狀態。3次以上測試后將自動生成設備健康狀態趨勢圖，進一步為設備維護和保養提供設備健康變化訊息。及時了解、掌控設備老化周期，準確地對根據設備的健康狀態做出調整，制定并實施維修計劃。
